Цоколи для опоры освещения: характеристики и особенности конструкции

Цоколь для опоры освещения – это конструкция из стеклопластика, которая закрывает место крепления опоры освещения к закладной детали фундамента и носит защитный и декоративный характер, закрывая технический узел и защищая его от внешних воздействий.

Внешний вид декоративного цоколя может отличаться в зависимости от высоты и формы конструкции, которая подбирается исходя из характеристик опоры освещения и пожеланий заказчика.

Назначение и функции цоколя для опоры освещения

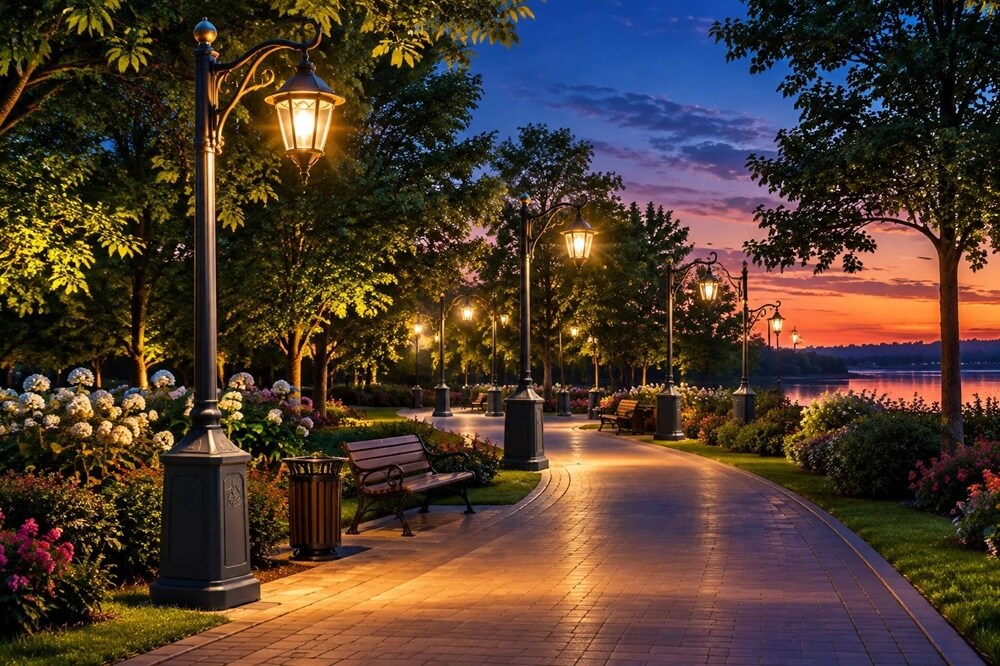

Декоративный цоколь для опор освещения чаще всего используется для несиловых и парковых опор освещения, размещенных в скверах, на центральных городских улицах и во дворах современных ЖК, где особенно важен внешний вид осветительных конструкций. Несмотря на то, что цоколь имеет защитную функцию, чаще всего его применяют именно как декоративный элемент.

Цоколь для опоры освещения решает сразу три важнейшие задачи:

Изделие полностью изолирует токоведущие части и узлы коммутации от случайного или умышленного доступа посторонних лиц, предотвращая акты вандализма и защищая граждан от поражения электрическим током.

2. Защита от климатических и механических воздействий

Цоколи предотвращают прямое попадание атмосферных осадков (дождя, снега), грязи, дорожных реагентов и талых вод во внутреннюю полость металлоконструкции. Это минимизирует риски коротких замыканий и замедляет коррозию стального ствола в самой уязвимой зоне — у фундамента.

3. Декоративная составляющая (маскировка фланцевых соединений)

Фланцевые узлы опор, закрепленные на закладных деталях фундамента (ЗДФ) с помощью массивных гаек и шайб, выглядят грубо. Цоколь декоративный для опоры полностью закрывает выступающие крепежные элементы и нижнюю техническую часть ствола, придавая объекту завершенный и привлекательный вид в рамках архитектурного ансамбля города.

Сравнительный анализ декоративных цоколей для опор по виду материала

Исторически на улицах городов преобладали чугунные цоколи. Однако развитие индустрии полимеров и композитов позволило создать современные альтернативы, превосходящие классические литые аналоги по ряду параметров, ключевыми из которых являются стоимость и вес конструкции.

Как подобрать цоколь для опоры освещения?

Конструктивно цоколь к опорам состоит из двух симметричных половин (долей), которые смыкаются вокруг ствола металлоконструкции и фиксируются скрытыми крепежными замками или метизами. Это позволяет монтировать и демонтировать их на уже установленные и подключенные столбы без предварительного демонтажа.

По внутренней геометрии и назначению выделяют следующие виды цоколей:

• Цоколи для граненых опор (цоколь восьмигранный)

Адаптированы под коническую многогранную опору освещения (марки ОГК, НФГ, СФГ, ОГС). Внутренний контур верхней горловины цоколя в точности повторяет грани столба (чаще всего 8 граней), исключая появление больших зазоров.

• Цоколи для трубчатых и круглоконических опор (цоколь круглый)

Предназначены для монтажа на круглые стволы опор без граней (марки ОКК, НФК, СФК, СФ, НФ). Верхнее посадочное отверстие имеет идеально круглую форму.

Технические параметры и подбор типоразмеров цоколей

Правильный выбор защитного элемента напрямую влияет на герметичность узла и скорость монтажных работ. При проектировании и закупке необходимо сопоставлять габариты опорного фланца и высоту ревизионного окна со следующими параметрами цоколей:

1. Диаметр горловины (d). Должен соответствовать наружному диаметру ствола опоры на высоте фиксации верхнего края цоколя.

2. Диаметр основания (D). Должен полностью перекрывать контур стального фланца опоры и выступающие анкерные болты фундамента.

3. Полная высота изделия (H). Должна быть больше, чем высота расположения верхней кромки ревизионного окна (лючка) от уровня земли, чтобы окно гарантированно оказывалось внутри защитного кожуха.

В базовом исполнении изделия поставляются в нейтральном сером или черном цвете, идеально сочетающемся с оцинкованными и окрашенными металлическими столбами. По техническому заданию заказчика возможно окрашивание в другой цвет.

Правила монтажа и эксплуатации цоколей для опор освещения

Процесс установки пластиковых и стеклопластиковых цоколей отличается высокой скоростью и не требует привлечения тяжелой грузоподъемной техники:

• Две половины изделия размещаются у нижней части смонтированной опоры

• Стыкуются пазами друг с другом, образуя монолитную оболочку вокруг основания.

• Фиксация половин осуществляется при помощи коррозионностойких метизов (болтов, шайб, гаек) через внутренние монтажные отверстия или посредством замковых соединений, защищенных от несанкционированного демонтажа.

• При необходимости достижения максимальной герметичности стык между горловиной цоколя и стальным стволом герметизируется специализированным эластичным атмосферостойким составом или резиновым уплотнителем.

Обслуживание конструкций сводится к визуальному осмотру во время плановых обходов линий наружного освещения. Гладкая поверхность пластика легко очищается от дорожной пыли естественными осадками или струей воды под давлением во время технической мойки улиц.
